Установка для быстрой смены штампов на прессах простого действия усилием 100 т

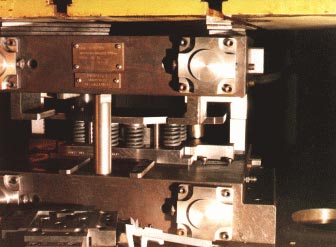

Установка для быстрой смены штампов

Универсальный блок для прессов усилием 100 г. с. оснащается комплектом упрощенных штампов для выполнения различных операций листовой штамповки выполняемых на прессах простого действия

Конструктивно блок выполнен из 2-х связанных направляющими ко-лонками плит. В каждой плите встроено зажимное пневматическое приспо-собление для смены штампов. Рабочие части штампов смонтированы на универсальных плитах, которые задвигаются в зажимные устройства установки до упоров и фиксируются. Съем и удаление штампов производится после разжатия зажимных губок.

Применение установки для быстрой смены штампов имеет следующие преимущества:

  • сокращается время переналадки штампов с 20-40 мин. до 1,5-3 мин.;
  • уменьшается металлоемкость штамповой оснастки на 60-80 % по сравнению с традиционной конструкцией;
  • сокращаются площади хранения штампов;
  • не требуются спецсредства для установки штампов;
  • легко поддается автоматизации проектирования и сокращаются сроки изготовления штамповой оснастки в 2-3 раза;
  • возможность работы с универсальными средствами загрузки и удаления исходных заготовок и отштампованных деталей;
  • быстросменность рабочих деталей штампа при их поломке.

Практически установка может быть применена на любые листоштамповочные операции выполняемые на прессах простого действия как из рулонного материала, так и из штучных заготовок.

За более подробной информацией просим обращаться непосредственно в конструкторский отдел оборудования и оснастки
